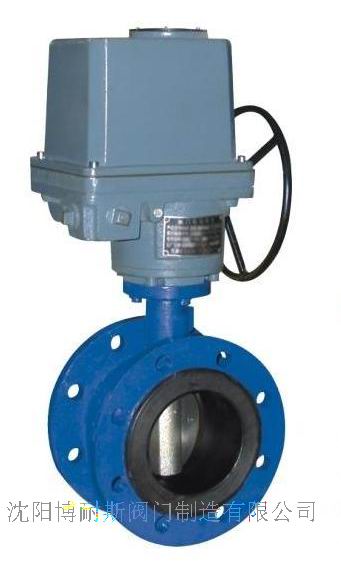

博耐斯电动法兰蝶阀由回转式电动执行机构及法兰蝶阀阀体组成。电动法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有流体控制特性。电动法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降小，流量控制特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门比弹性密封的阀门寿命长，金属密封能适应较高的工作温度，电动法兰蝶阀不仅在石油、煤气、化工、水处理等工业上得到广泛应用，而且还应用于热电站的冷却水系统。微信：sy1668
产品特点
1、本阀采用双偏心结构，具有密封功能好，密封严密。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度好，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构合理，操作灵活，省力，方便。
电动法兰蝶阀设计标准
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
技术参数
|
公称通径DN(mm)
|
50～2000
|
|
公称压力
|
PN1.0、1.6MPa
|
|
法兰标准
|
JB/T79、GB/T9113、HG20594-97
|
|
连接形式
|
法兰式、对夹式
|
|
阀板形式
|
垂直板式
|
|
流量特性
|
近似快开型
|
|
动作范围
|
0～90°
|
|
泄露量
|
按GB/T4213-92，为Kv值的10-4
|
|
基本误差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死区
|
1% (可调)
|
|
可调范围
|
50:1
|
|
配置执行机构
|
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
电动执行器
|
执行器类别
|
RDK系列执行器参数
|
3610R系列执行器参数
|
HQ系列执行器参数
|
|
电源电压
|
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
|
|
输出力矩
|
50N·M～2000N·M
|
50N·M～1500N·M
|
50N·M～3000N·M
|
|
动作范围
|
0～90° 0～360°
|
0～90°
|
0～90°、0°～270°可选
|
|
控制方式
|
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
|
|
动作时间
|
15秒/30秒/60秒
|
10秒/15秒/30秒
|
18S～112S
|
|
保护装置
|
过热保护
|
过载保护
|
内置过热保护、过载保护
|
|
环境温度
|
-30°～60°
|
-30°～60°
|
-20℃～+70℃
|
|
手动操作
|
同附带手柄操作
|
同附带手柄操作
|
机械离合机构，配手轮操作
|
|
机械限位
|
电气、机械二重限位
|
电气、机械二重限位
|
2个外部调整螺栓
|
|
防护等级
|
IP65
|
IP55
|
IP65、IP67、可定制IP68
|
|
防爆等级
|
无防爆
|
ExdⅡ BT4
|
ExdⅡ BT4,ExdⅡ CT6
|
|
位置测量
|
可选装开关或电位计
|
比例控制单元
|
电位计、比例控制单元
|
|
驱动电机
|
8W/E
|
AC可逆电机
|
鼠笼式异步电机
|
|
进线接口
|
PE1/2〞进线线锁
|
2-PF 1/2〞进线线锁
|
2个 PF 3/4”
|
|
壳体材料
|
铝合金
|
钢，铝合金
|
钢，铝合金，铝青铜，聚碳酸脂
|
|
外涂层
|
干粉，环氧聚酯，防腐功能
|
（1）功能 :智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。
零件材料
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨
|
性能规范
|
公称通径DN(mm)
|
DN50～2000
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
空气、水、污水、油品等
|
电动法兰蝶阀,电动法兰衬里蝶阀相关尺寸图:
